Come testare il sistema di incisione laser dalla macchina di incisione laser CO2?

OMTech Laser
·
18.ottobre.2023

Le seguenti istruzioni per il collaudo dell'incisore laser sono da intendersi come un'integrazione alle istruzioni della sezione 3.9 del Manuale OMTech - Collaudo iniziale.

Dopo che il sistema di raffreddamento è stato messo in funzione, il sistema di scarico funziona correttamente e le istruzioni di sicurezza sono state portate a conoscenza dell'utente, è possibile iniziare a testare la macchina laser. Procedere come segue per testare la macchina laser e assicurarsi che funzioni correttamente:

Test della corsa di riferimento della testa laser

La macchina per l'incisione laser a CO2 è dotata di un sistema di binari a portale che sposta la testa del laser intorno al piano di lavoro lungo gli assi X e Y. La corsa di riferimento si riferisce al punto di origine della testa laser, ovvero il punto in cui la testa laser ritorna quando si accende la macchina.
Ogni volta che si accende la macchina, la testa laser deve spostarsi verso la parte posteriore sinistra o destra dell'area di lavoro. Annotare il punto di origine perché questa informazione è necessaria per l'impostazione del software.

Test di movimento Jog

Come accennato in precedenza, il sistema di binari a portale consente il movimento della testa laser sul piano di lavoro. È importante che le guide, i motori e le cinghie garantiscano un movimento regolare e uniforme della testa laser. Questo test è necessario per garantire il corretto funzionamento del sistema di guide a portale della macchina.
1. Usare i tasti freccia sul pannello di controllo per far girare (muovere) la testa del laser intorno al piano di lavoro. 2. Muovere la testa del laser verso ogni angolo e verificare che non si senta alcun rumore, balbettio o pausa indesiderata.
2. Spostare la testa del laser in ogni angolo e verificare che non si sentano o si vedano stridori, balbettii o pause indesiderate.
La testa del laser deve muoversi liberamente e senza intoppi.
4. notare che la testa del laser NON raggiungerà ogni centimetro del tavolo a nido d'ape. Questo è normale.

Test dell'autofocus (se disponibile)

L'autofocus è una funzione che include un piccolo sensore a stantuffo accanto all'ugello della testa laser. Questo stantuffo consente di rilevare l'altezza del pezzo da lavorare e garantisce la corretta distanza dell'oggetto dall'ugello della testa laser. Se la macchina è dotata di autofocus, si vedrà un pistoncino rosso montato sull'unità della testa laser.
Per verificare la messa a fuoco automatica, è necessario:
a. Per prima cosa posizionare un pezzo di materiale sotto la testa del laser (in particolare sotto il pistone rosso dell'autofocus montato sulla testa del laser). È possibile utilizzare qualsiasi materiale duro, ma si consiglia il legno.
b. Prima di procedere, assicurarsi che lo stantuffo rosso dell'autofocus colpisca il materiale mentre il letto si muove.
c. Fare clic sul pulsante "FN" del pannello di controllo. Scorrere verso l'alto o verso il basso fino alla funzione Autofocus utilizzando i tasti freccia. Fare clic sul pulsante Invio del pannello di controllo.
d. Il letto si solleva fino all'innesto del pistoncino rosso dell'autofocus, quindi il letto si abbassa all'altezza appropriata.

Test degli impulsi del tubo laser

Prima di iniziare questo test, assicurarsi di aver letto tutte le sezioni del Capitolo 4 - Funzionamento del Manuale d'uso OMTech.
Il test degli impulsi del tubo laser attiva il raggio laser per un tempo molto breve per verificarne il corretto funzionamento. Questo test è necessario per garantire il corretto funzionamento del tubo laser prima di utilizzare l'unità.
1. Per testare il tubo laser, assicurarsi che un pezzo di legno di scarto sia posizionato sotto la testa del laser. 2. Assicurarsi che la pompa dell'acqua o il raffreddatore siano accesi e che l'acqua sia alla giusta temperatura.
2. Assicurarsi che la pompa dell'acqua o il refrigeratore siano accesi e che l'acqua sia alla giusta temperatura. 3. Assicurarsi che la porta/il coperchio siano chiusi.
3. Assicurarsi che lo sportello/coperchio sia chiuso. 4. Assicurarsi che la macchina sia dotata di un sistema di sicurezza.
4. se la macchina è dotata di un interruttore a chiave e/o laser, accertarsi che siano accesi. 5. premere il pulsante "Pulse".
5. premere il pulsante "Pulse" sul pannello di controllo.
a. Il pannello di controllo emette un segnale acustico e il laser si accende (si dovrebbe vedere un piccolo segno sul pezzo di legno).
b. Quando il laser pulsa non si forma alcun arco. L'arco può essere generalmente rilevato dal suo rumore e dalla mancanza di accensione del laser.
c. Se il laser non si accende, potrebbe essere necessario aumentare la potenza minima dell'unità di controllo perché tubi laser diversi richiedono potenze minime diverse per accendersi.
d. Se l'unità di controllo Ruida segnala un errore, cercare le soluzioni in questo articolo.

File del mazzo di chiavi Omtech per il test laser

L'unità di controllo viene fornita con un file del fascio di chiavi che la fabbrica ha utilizzato per testare il laser prima della spedizione. L'uso del file di prova è un buon modo per assicurarsi che il laser funzioni correttamente prima di provare i propri file.

Fare clic sul pulsante File del pannello di controllo. 2. Fare clic sul pulsante File del pannello di controllo.
2. Sullo schermo dovrebbe essere visualizzato solo il file "Test". Fare clic sul pulsante "Invio" per caricare il file di test di fabbrica nell'unità di controllo.
Inserire nell'unità un pezzo di legno o acrilico di un quarto di pollice di spessore. Se non si dispone di questo pezzo, è sufficiente anche un altro pezzo di legno di scarto. 4. Dopo aver posizionato la testa del laser sopra l'unità di controllo, il laser si sposta su un'altra superficie.
4. Dopo aver posizionato la testa del laser sul materiale, mettere a fuoco il laser posizionando il piano all'altezza desiderata (con la messa a fuoco automatica, se disponibile, o manuale).
Fare clic sul pulsante "Cornice" sul pannello di controllo. Se necessario, posizionare il materiale direttamente sotto l'area incorniciata. Potrebbe essere necessario fare nuovamente clic sul pulsante "Frame" finché l'area incorniciata non è contenuta nel materiale. 6. Con la pompa dell'acqua/il refrigeratore in funzione, fare clic sul pulsante "Frame".
Con la pompa dell'acqua/raffreddatore in funzione, il sistema di scarico acceso e lo sportello/coperchio chiuso, fare clic sul pulsante Start del pannello di controllo. La macchina eseguirà il file di prova di fabbrica.

Omtech lasercutter

1. verificare i risultati del file di prova del laser.
a. Il file contiene impostazioni di incisione laser predefinite, rasterà a 300 mm/s e fluttuerà con le impostazioni di potenza (%) elencate nel file.
b. Il laser inciderà anche intorno all'immagine e praticherà un foro nell'angolo superiore sinistro per il fissaggio di un portachiavi. Il taglio laser con le impostazioni predefinite viene eseguito a una velocità di 10 mm/s e a una percentuale di potenza del 90%. Tuttavia, si consiglia di non utilizzare una potenza superiore al 70% per altri progetti.
c. ANALISI DEL LEGNO: una volta testato, il file del tasto per il test laser su legno dovrebbe avere un aspetto simile a quello dell'illustrazione seguente. I bordi incisi dovrebbero apparire nitidi e puliti, ma potrebbero essere presenti segni di bruciatura marrone sui bordi dei caratteri: si tratta di un fenomeno normale, che può essere facilmente eliminato con la carteggiatura dopo il taglio laser.

Omtech lasercutter

d. ACRILANALISI: una volta testato, il file del tasto per il test laser su acrilico deve avere un aspetto simile a quello dell'immagine sottostante. I bordi incisi devono apparire nitidi e puliti. I campi di incisione dovrebbero diventare più profondi all'aumentare della percentuale di potenza.

Omtech lasercutter

Rete/Software

Omtech lasercutter

Fare clic sul pulsante "Find My Laser”.

Omtech lasercutter

Fare clic sul pulsante "Next".

Omtech lasercutter

Fare clic sul dispositivo con la connessione "Seriale/USB" e quindi su "Add Device".

Omtech lasercutter

Se si desidera modificare il nome, è possibile farlo qui. Assicuratevi anche che le dimensioni X e Y dell'area di lavoro siano corrette, quindi fate clic su Avanti.

Omtech lasercutter

Selezionare il punto di origine (punto di riferimento) che abbiamo notato in precedenza.

Omtech lasercutter

Fare clic su "Finish".

Omtech lasercutter

La configurazione della macchina per incisione laser è completa ed è pronta per l'uso con LightBurn.

Altri articoli

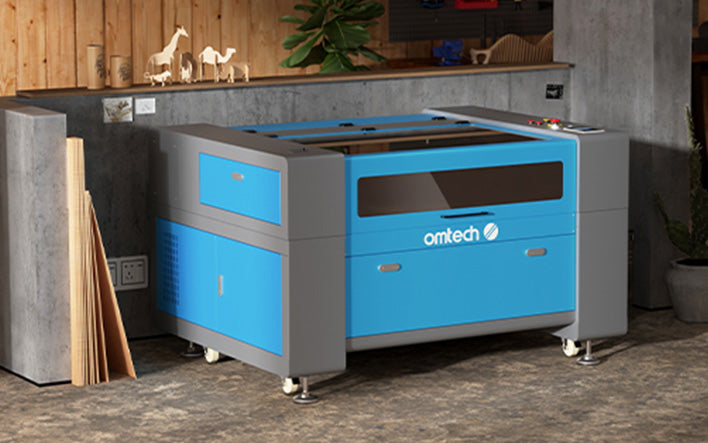

Installazione della macchina per incisione laser CO2
